ZGB型高扬程渣浆泵 添加时间：2023-07-04
ZGB系列渣浆泵为卧式、轴向吸入、单级离心式渣浆泵。型号有300ZGB、250ZGB、200ZGB、150ZGB、100ZGB、80ZGB、65ZGB，适合在流量20～2000 m3/h，扬程24～360m工况条件下运行，共20多种泵型。
产品详情
适用范围 为了满足矿山、有色金属、钢铁、煤炭、电力、环保等行业发展需要，针对泥浆输送及渣浆输送工况的特点，开发的大流量、高扬程、可多级串联的ZGB（P）系列渣浆泵。
产品特点
1、采用现代CAD设计方法，水力性能优良，效率高和磨损率低；
2、流道宽畅，抗堵塞性能好，汽蚀性能优越；
3、采用付叶轮加填料组合式密封和机械密封，确保渣浆无泄露；可靠性设计，保证了整机平均无故障工作时间大幅度提高；
4、采用稀油润滑公制轴承，合理设置润滑与冷却系统，保证轴承在低温下运行；
5、过流部件采用特殊材质，耐磨耐腐蚀性能好；经特殊处理，还可以用于海水除灰及海水和盐雾电化学腐蚀等特殊工况；
6、在允许的压力范围内，可以多级串联使用，其允许大工作压力为3.6Mpa扬程360米。广泛适用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送磨蚀性或腐蚀性渣浆，特别是矿山尾矿渣浆输送。
结构图
ZGB系列渣浆泵性能参数：
| 型号 | 吸入吐出口径(mm) |
转速n (r/min) |
清 水 性 能 |
轴功率Pa (kw) |
叶轮直径(mm) | |||
|
流量Q (L/S) |
扬程H (m) |
效率η （%） |
汽蚀余量（NPSH）(m) | |||||
| 65ZGB | 80/65 | 1480 | 15.8-31.7 | 58-61.0 | 48-54 | 3.0-5.5 | 19.7-33.4 | 390 |
| 980 | 10.5-21.0 | 25.4-26.7 | 48-54 | 3.0-5.5 | 5.73-9.69 | |||
| 80ZGB | 100/80 | 1480 | 28.3-56.7 | 87.5-91.6 | 45-64 | 2.7-5.2 | 56.0-75.7 | 490 |
| 980 | 18.8-37.5 | 38.4-40.2 | 45-64 | 2.7-5.2 | 16.3-22.0 | |||
| 1480 | 25.7-51.5 | 72.2-75.5 | 45-64 | 2.7-5.2 | 42.0-56.7 | 445 | ||
| 980 | 17.1-34.1 | 31.7-33.1 | 45-64 | 2.7-5.2 | 12.2-16.5 | |||
| 1480 | 23.1-46.2 | 58.3-61.0 | 45-64 | 2.7-5.2 | 30.5-41.1 | 400 | ||
| 980 | 15.3-30.6 | 25.6-26.7 | 45-64 | 2.7-5.2 | 8.8-12.0 | |||
| 100ZGB | 152/100 | 1480 | 58.3-116.7 | 85.1-91.8 | 57-78 | 2.6-6.0 | 91.4-124.9 | 490 |
| 980 | 38.6-77.3 | 37.3-40.3 | 57-78 | 2.6-6.0 | 26.6-36.3 | |||
| 1480 | 52.5-105.0 | 68.9-74.4 | 57-78 | 2.6-6.0 | 66.7-91.0 | 445 | ||
| 980 | 34.8-69.5 | 30.2-32.6 | 57-78 | 2.6-6.0 | 19.4-26.4 | |||
| 1480 | 46.7-93.4 | 54.5-58.8 | 57-78 | 2.6-6.0 | 46.9-64.0 | 400 | ||
| 980 | 30.9-61.8 | 23.9-25.8 | 57-78 | 2.6-6.0 | 13.6-18.6 | |||
| 150ZGB | 200/150 | 980 | 100.0-200.0 | 85.2-90.0 | 50.5-74 | 2.7-3.8 | 174.4-226.6 | 740 |
| 740 | 75.6-151.2 | 48.6-51.3 | 50.5-74 | 2.7-3.8 | 75.3-97.7 | |||
| 980 | 91.2-182.4 | 73.0-77.1 | 50.5-74 | 2.7-3.8 | 135.6-177.1 | 685 | ||
| 740 | 70.2-140.0 | 41.6-44.0 | 50.5-74 | 2.7-3.8 | 59.9-77.7 | |||
| 980 | 84.6-169.2 | 61.8-65.2 | 50.5-74 | 2.7-3.8 | 107.0-139.0 | 630 | ||
| 740 | 64.8-129.6 | 35.2-37.2 | 50.5-74 | 2.7-3.8 | 46.7-60.7 | |||
| 200ZGB | 250/200 | 980 | 150-300 | 89-94.2 | 63-76 | 2.7-6.7 | 219-343 | 740 |
| 740 | 113.3-227 | 50.7-53.7 | 63-76 | 1.5-3.8 | 94.3-148 | |||
| 980 | 141.9-283.8 | 79.6-84.3 | 63-76 | 2.4-6 | 186-290 | 700 | ||
| 740 | 107.1-214.3 | 45.4-48.1 | 63-76 | 1.4-3.4 | 80-125 | |||
| 980 | 129.7-260 | 66.6-70.5 | 63-76 | 2-5 | 142-222 | 640 | ||
| 740 | 98-196 | 38-40.2 | 63-76 | 1.1-2.9 | 61-95.6 | |||
| 250ZGB | 300/250 | 980 | 400 | 84 | 78.2 | 7.3 | 421.2 | 740 |
| 333.3 | 88 | 77 | 5.7 | 373.4 | ||||
| 740 | 302 | 47.9 | 78.2 | 4.2 | 181.4 | |||
| 251.7 | 50 | 77 | 3.3 | 160.9 | ||||
| 980 | 378.4 | 75.2 | 78.2 | 7.1 | 356.7 | 700 | ||
| 315.3 | 78.7 | 77 | 5.1 | 316 | ||||
| 740 | 285.7 | 42.9 | 78.2 | 4 | 153.7 | |||
| 238.1 | 44.9 | 77 | 2.9 | 136.1 | ||||
| 980 | 348.6 | 63.8 | 78.2 | 5.5 | 278.8 | 645 | ||
| 290.5 | 66.9 | 77 | 4.3 | 247.4 | ||||
| 740 | 263.2 | 36.4 | 78.2 | 3.1 | 120.1 | |||
| 219.4 | 38.1 | 77 | 2.5 | 106.4 | ||||
| 300ZGB | 350/300 | 980 | 533.3 | 84.3 | 81.2 | 6.9 | 543 | 760 |
| 444.4 | 89.8 | 80 | 5 | 489.1 | ||||
| 740 | 402.7 | 48.1 | 81.2 | 3.9 | 234 | |||
| 335.6 | 51.2 | 80 | 2.9 | 210.6 | ||||
| 980 | 493.3 | 72.1 | 81.2 | 5.9 | 429.4 | 703 | ||
| 411.1 | 76.8 | 80 | 4.3 | 387 | ||||
| 740 | 372.5 | 41.1 | 81.2 | 3.4 | 184.8 | |||
| 310.4 | 43.8 | 80 | 2.5 | 166.6 | ||||
| 980 | 453.3 | 60.9 | 81.2 | 5 | 333.3 | 646 | ||
| 377.8 | 64.9 | 80 | 3.6 | 300.5 | ||||
| 740 | 342.3 | 34.7 | 81.2 | 2.9 | 143.4 | |||
| 285.3 | 37 | 80 | 2.1 | 129.4 | ||||

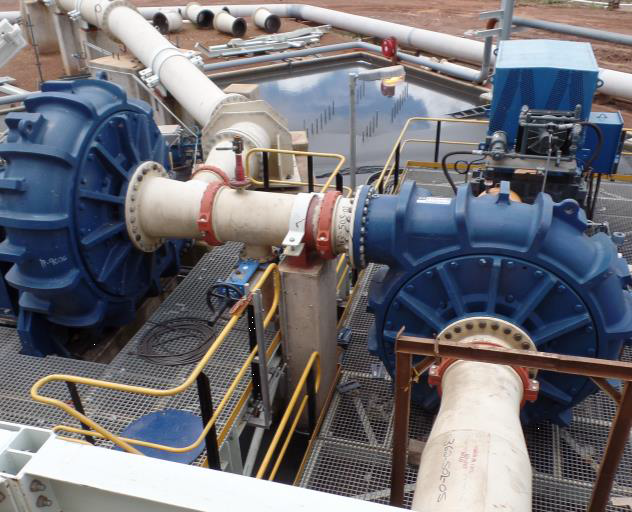

使用现场
